中國重汽濟南卡車公司 玻璃鋼氣瓶罩工程

發布日期：2018-04-28瀏覽次數：22187

甲方單位名稱：中國重汽集團濟南卡車股份有限公司
工程安裝時間：2017年9月
工程周期：4個月
甲方客戶簡介：       中國重汽是國內主要的重型汽車生產基地，也是我國重型汽車工業的搖籃 。
      中國重汽集團濟南卡車股份有限公司是中國良好的重型汽車生產廠家，始建于1935年，是中國重型汽車生產廠，曾經開發和制造了中國第一輛重型汽車（黃河 JN150）。中國重汽集團目前在濟南地區設有卡車公司、商用車公司、動力有限公司、橋箱有限公司、特種車有限公司、客車公司、華沃卡車合資股份有限公司，主要擔負整車生產裝配和發動機、車橋、變速箱、鋼圈、傳動軸、汽車內飾、座椅等總成零部件的生產加工，以及大客車、特種車的生產制造任務。
工程所在區域：濟南，華北地區
工程所屬行業領域：交通運輸設備制造業

技術要求

產品要求： 1）性能方面：零件本體材料為玻璃鋼,采用手糊單面光滑成型工藝；拉伸強度≥60MPa；沖擊強度≥60KJ/m；彎曲強度≥120MPa；
2） 尺寸方面：制件在生產時，制件的形狀和尺寸應與凍結的數模（圖紙）一致，同時達到在甲方車型上的安裝要求。
* 未注明尺寸見三維數學模型。
* 未注尺寸公差按GB/T1804-C。
* 產品基本料厚為3mm。
3） 外觀要求：產品表面顏色為膠衣直接成型，本體膠衣顏色為白色，符合色板要求；logo顏色為紅色，符合色板要求；產品表面光滑平整、顏色均勻一致，無針孔、氣泡、空洞等缺陷；產品切割光滑齊整，無尖角、毛刺。
    4）其他零部件除應符合圖紙以及各項技術規范的要求外，還應符合本開發協議書的要求。圖紙、技術規范以及本開發協議書的任何一項有更改時，零部件應符合更改后的要求
安裝要求：
      玻璃鋼氣瓶罩（8x212L）與金屬支撐架通過M8螺栓進行連接，扭力大于等于8N m；安裝后的產品應保證縫隙均勻一致、配合面平整，門上翻邊與頂蓋齊平，配合良好，門開關時自由、無干涉。
產品內容：玻璃鋼氣瓶罩（8x212L）


產品優勢：該產品為玻璃鋼手糊制品，具有質輕高強的特點，用于卡車頭部氣瓶保護裝置，其熱膨脹系數與金屬相似，可以實現與金屬材料的混合安裝和粘接，制作構造復雜的部件。就其工藝來說，制品不受尺寸、形狀的限制，生產設備簡單，生產技術易于掌握，投資少，見效快，產品各項力學性能指標均達到技術要求，使用壽命長；產品結構簡單，便于安裝。
工程規模：該產品應用于重汽A7平頂車型，作為氣瓶保護罩使用，每年本公司生產的玻璃鋼氣瓶罩（8x212L）可為將近1400臺重型卡車配套，每年合同額可達300萬。
工程簡介：本公司從2012年開始承接中國重汽集團濟南卡車股份有限公司業務至今，已為其開發了A7平頂車型的導流板及導流罩等產品，并由以往的合作經驗形成了良好的合作開發氛圍，此次應濟南卡車股份有限公司氣瓶罩開發需求，我公司積極配合，為其開發符合顧客要求的產品。
本公司依據顧客提供的氣瓶支架設計氣瓶罩尺寸，保證高度及寬度不超出駕駛室；氣瓶罩左右兩側設計開門，不帶小門，同時設計配套鉸鏈、限位以及門鎖；通風設計為百葉窗樣式，保證有良好的通風效果；造型設計時尚、大氣、簡約與駕駛室造型相吻合，氣瓶罩外表面帶有重汽logo。設計完全滿足顧客的要求。
問題描述：氣瓶罩產品總共進行了三次試裝，針對每次發現的問題我司及時予以分析并提供解決方案，問題如下：
    1）問題描述：安裝過程發現，右門的安裝困難，需要客戶的鐵架和門上糊制的安裝板的對應位置必須準確；解決辦法：制作定位工裝，右門上糊制的所有鐵件的高低基準必須以產品上沿外表面為基準，左右距離以安裝鉸鏈一側產品外表面為基準。
    2）問題描述：頂罩安裝不到位；解決辦法：此處產品有干涉，立柱減去3～4mm
    3）問題描述：鎖頭位置干涉；解決辦法：安裝板向內移動5mm，將鎖頭柱安裝板的孔改為橫向長圓孔10*18mm，鎖頭柱安裝板的位置控制立柱外表面到孔中心的距離為19.5～20mm。
    問題的接收主要來自于現場安裝人員的現場反饋，本公司采用8D的問題解決方法進行質量的改進。
使用效果說明：公司提供的玻璃鋼氣瓶罩（8x212L）產品到貨及時，產品質量穩定，安裝進度快，針對產品安裝過程中發生的問題，公司也及時予以解決，服務態度非常好，客戶十分滿意。
售后服務情況：我公司及時提供與安裝產品有關的工程設計、設備監造、檢驗、安裝、調試、驗收、運行、檢修等相應的技術指導、技術配合、技術培訓等全過程服務。
    售后服務人員及時對用戶實行質量跟蹤服務，我方采用定期電話、信函和實地回訪等方式，對產品的使用情況進行檢查，如發現產品使用過程中出現由于質量原因達不到其應有性能指標時，我方及時予以解決，使產品盡快恢復正常使用狀態。

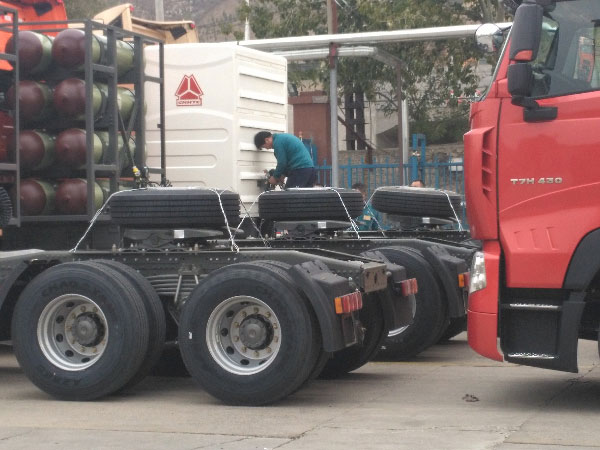

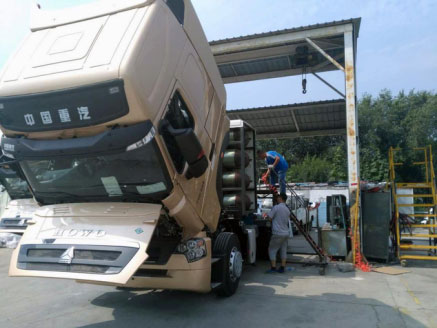

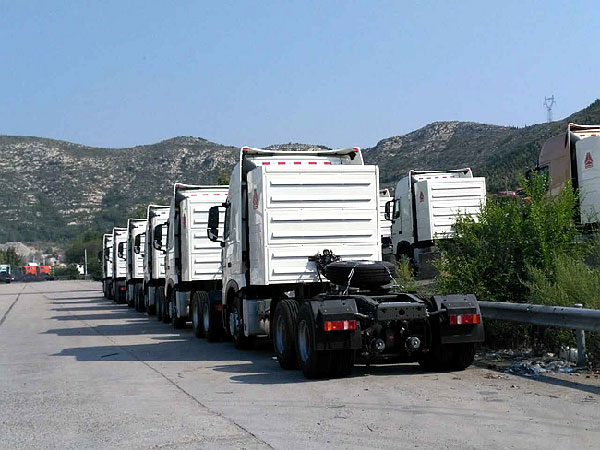

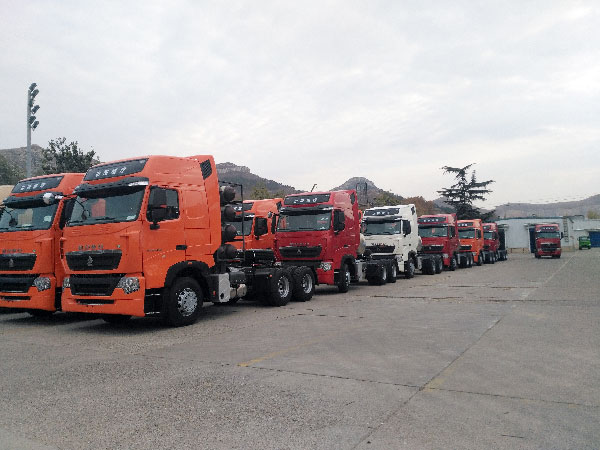

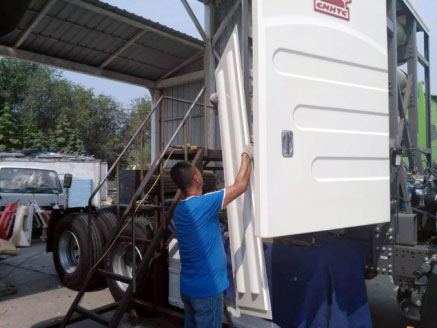

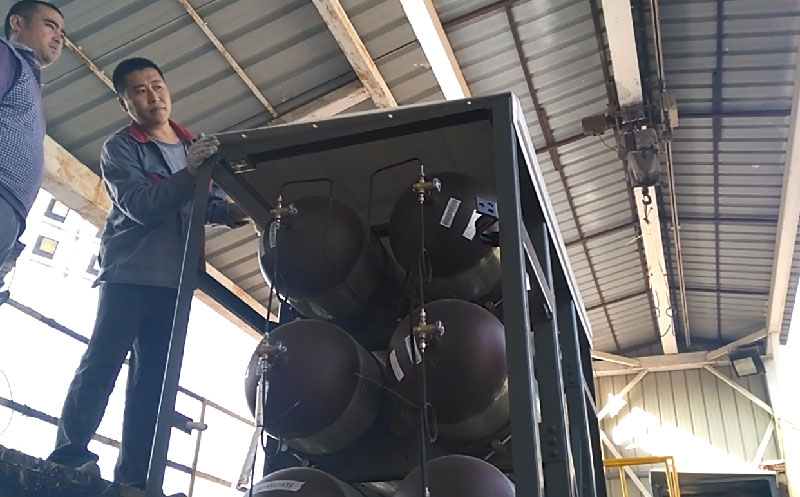

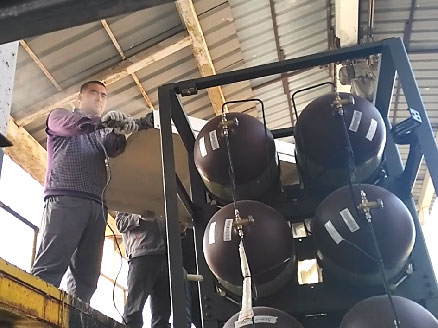

施工現場
