采油廠油泥綜合利用項目尾氣治理

發布日期：2022-12-29瀏覽次數：14001

甲方單位： 優尼環境科技（深圳）有限公司

工程安裝時間：2020年9月

工程周期：1個月

甲方客戶簡介：

優尼環境科技（深圳）有限公司是一家專業從事石油化工行業的土壤修復、油泥處理、VOCs治理以及高難度有機廢水處理的高科技企業，公司總部坐落在北京中關村科技園，下設無錫技術研發中心，新疆、大慶、惠州等辦事處，為客戶提供環保項目從融資、咨詢、技術、采購、建造、設施運營的一站式解決方案。

優尼環境擁有一批在石油化工行業從業二十余年的中美資深環保專家，有著一百多個環保項目的實施經驗，多年來一直以市場為導向，走技術研發創新的發展道路，與美國日本韓國等多家環保公司保持密切合作，并自主開發了一系列的油泥處理、土壤修復和大氣污染治理技術，為客戶量身定做安全可靠的專業服務。

工程所在區域：陜西

工程所屬行業領域：環保領域

工程規模：油泥治理工程中的高濃度VOCs治理，處理風量100-600m3/h

工程簡介：

設施為圓柱形塔狀結構，塔體頂部設有防風導流帽，由塔體、燃燒器、閥門、阻火器和控制系統等部分組成。

該設施可把產生的VOC氣體引入到燃燒煙囪內在800~900℃下完全燃燒之后，分解為無害，無臭的清潔氣體排放到大氣中的環境治理設備。

本公司設施具有的主要特點為：

專用可調燃燒器，在壓力、溫度和流量等參數變化較大的工況下，仍保持高燃燒效率，處理效率99%以上。

可處理多類氣體。

核心部件進口。

不需要預熱，可直接燃燒，設備啟動快（1分鐘以內）。

高濃度氣體可直接進入，不需要稀釋。

簡易的結構設計，維保費用抵。

安全可靠的防回火設計，具有熄火保護、斷電安全保護和回火安全保護功能，操作方便，運行安全。

采用引射器及低火焰燃燒技術，實現“藍火”，降低火焰高度，實現真實封閉燃燒，安全可靠。

為了減少運行費用，地面燃燒量50Nm3/h以下燃燒器采用低壓頭大氣式燃燒方案，為無風機自然式進風助燃，燃燒所需空氣靠凈化焚燒塔體的抽吸作用提供，空氣流量由三個進氣百葉窗的開度自動調節。50Nm3/h以上采用高壓頭大氣式燃燒方案，為自然式進風附加鼓風機強制進風；地面與助燃空氣混合均勻，能使地面充分燃燒，無黑煙，更環保；強制供風使地面燃燒全部在爐體內完成，能大大縮短火焰長度，設施頂部無明火；

根據客戶的需求和氣源品質不同，預先進行系統CFD分析（流量、流速、燃燒效果的數值模擬），燃燒器火焰穩定，燃燒完全，煙氣排放達到國內有關排放標準。噪音符合我國城市環境區域噪聲標準。熱輻射強度滿足相關規范。

特殊保溫設計，耐煙氣沖刷，隔熱效果好，廢氣可操作彈性更大。

采用全自動點火和實時火焰監控

凈化焚燒采用“即插即用”設計，凈化焚燒筒體采用鋼結構法蘭式連接，閥組采用撬裝式結構，大大降低安裝周期，并且便于維修。

技術要求：

不凝氣凈化及燃燒系統使用壽命不少于 10 年，在正常操作條件下，不間斷運行至少為三年。

凈化焚燒必須達到：裝置事故放空及正常放空時能夠及時、安全、可靠地在凈化焚燒中放空燃燒,并滿足國家現行的有關標準和環保要求，NHMC≤60mg/m3

凈化焚燒燃燒器設計保證100%不發生回火

點火裝置點火成功率100%

凈化焚燒在裝置正常排放時噪聲低于85dB（A）

凈化焚燒采用全自動點火和實時火焰監控，無人值守

凈化焚燒具有熄火保護、斷電安全保護和回火安全保護功能，操作方便，運行安全

產品內容：尾氣治理設施VCU

產品優勢：

防回火系統

采用阻火器（阻火器一開一備）防止火焰倒吸入主管中，具有良好的防火安全使用功能。

混風系統

采用擴散式燃燒，空氣被抽吸至燃燒室。兩種狀況下冷卻空氣均需通過控制百葉窗或打開通風口送入燃燒室。

燃燒系統

VOC濃度和風量有較大變化的工程，根據流量的變化，為達到高調節比例，使用多段燃燒器。

根據壓力變化或流量變化，流量低的時候，首先第一個燃燒器啟動。

隨著流量的增加，第二個燃燒器開始啟動。

流量變小的時候第二個燃燒器會自動關閉，只啟動第一個燃燒器。

使用多段燃燒器，達到高調節比例和降低運行費用的目的。

溫度控制系統

為達到輔助燃燒使用最小化的目的，通過煙囪內的溫度感應器進行溫度調節。

爐內溫度在設定值（根據成分和工況而定）以下時，為保持爐內溫度和保證燃燒效會自動投入輔助燃料。爐內溫度在設定值以上時會打開空氣擋板，引入空氣進行進行冷卻。

通過燃燒煙囪內的2個溫度控制器，比例調節輔助燃料量和空氣量。

以排放氣體中的C3介質為基準，濃度在2.5vol%以上時通過介質本身燃燒時的熱值，設備會在無輔助燃料狀態下運行，C3以上時設備會在更低的濃度下達到無輔助燃料狀態。

排放氣體的濃度在2.5vol%以下時，因介質本身燃燒時的熱值不能保持最佳燃燒溫度，通過溫度控制器會自動投入輔助燃料。

火焰監測系統

由于熱電偶的低耐熱性，儀表讀數滯后于火焰實際情況，靈敏度差；紫外火焰監測元件反應速度快，但鏡頭非常容易臟，需要經常擦洗。熱電偶安裝位置及環境的不同，需要更換的時間從6個月到2年不等，而紫外火檢推薦的更換時間為一年，但壽命可達5年，所以本凈化焚燒采用熱電偶和紫外火檢兩種監測方式對燃燒狀況進行監測，以確保凈化焚燒正常安全自動運行。

安全控制系統

系統為考慮設備的安全運行，考慮了各種安全裝置和連鎖控制。

1、VOC管線的防爆轟型阻火器

為防止發生回火時對工程有影響，各個VOC管線上設置了防爆轟型阻火器。

2、火焰檢測器

為實時監測燃燒器點火時的火焰狀態，燃燒器上設置了火焰探測器，輔助燃燒器點火時檢測不到火焰狀態的話設備不會啟動。

3、含氧量檢測儀（可選項）

碰到含氧量過高的工況時，VOC主管線上設置了含氧量檢測儀,實時監測含氧量的狀態。

含氧量在6%以上時會發出報警信號，8%以上時發出報警的同時，投入氮?dú)饣蛉剂辖档秃趿?，保證含氧量濃度始終保持在8%以下

4、各個管線上的壓力變送器

在阻火器上設置了壓力變送器，實施監控壓力狀態。

在輔助燃料線上設置了壓力變送器，壓力過低（設定值以下）或過高（設定值以上）時設備會緊急停止。

在助燃風機上設置了壓力變送器，壓力過低時（設定值以下）設備會緊急停止。

在VOC管線上設置了壓力變送器，實施監測流量的變化。

在主風機前段設置了壓力變送器，實施監測流量的變化。

5、VOC管線上的溫度控制器和燃燒煙囪內的溫度控制器

在各個VOC管線上設置了溫度控制器（燃燒器前段），管道內溫度超過100℃時，設備會緊急停止（防回火）。

在燃燒煙囪內設置了溫度控制器，溫度較高（H）時為保證燃燒溫度會投入輔助燃料，溫度達到設定最高值（HH）時，設備會緊急停止。

6、氣液分離罐的液位控制

氣液分離罐設置了液位控制器，液位在較高設定值（H）時會發出報警，這時需要打開下面的排污閥進行排空，液位超過最高設定值（HH）時設備會緊急停止。

使用效果：

公司提供的設備到貨及時，設備質量穩定，安裝進度快，總體運行平穩，服務態度非常好，客戶十分滿意。

售后服務：

我公司及時提供與安裝產品有關的工程設計、設備監造、檢驗、安裝、調試、驗收、運行、檢修等相應的技術指導、技術配合、技術培訓等全過程服務。

售后服務人員及時對用戶實行質量跟蹤服務，我方采用定期電話、信函和實地回訪等方式，對本次投標設備的運行情況進行檢查，如發現設備運行異常或由于質量原因達不到其應有性能指標時，我方及時予以解決，使設備盡快恢復正常使用狀態。

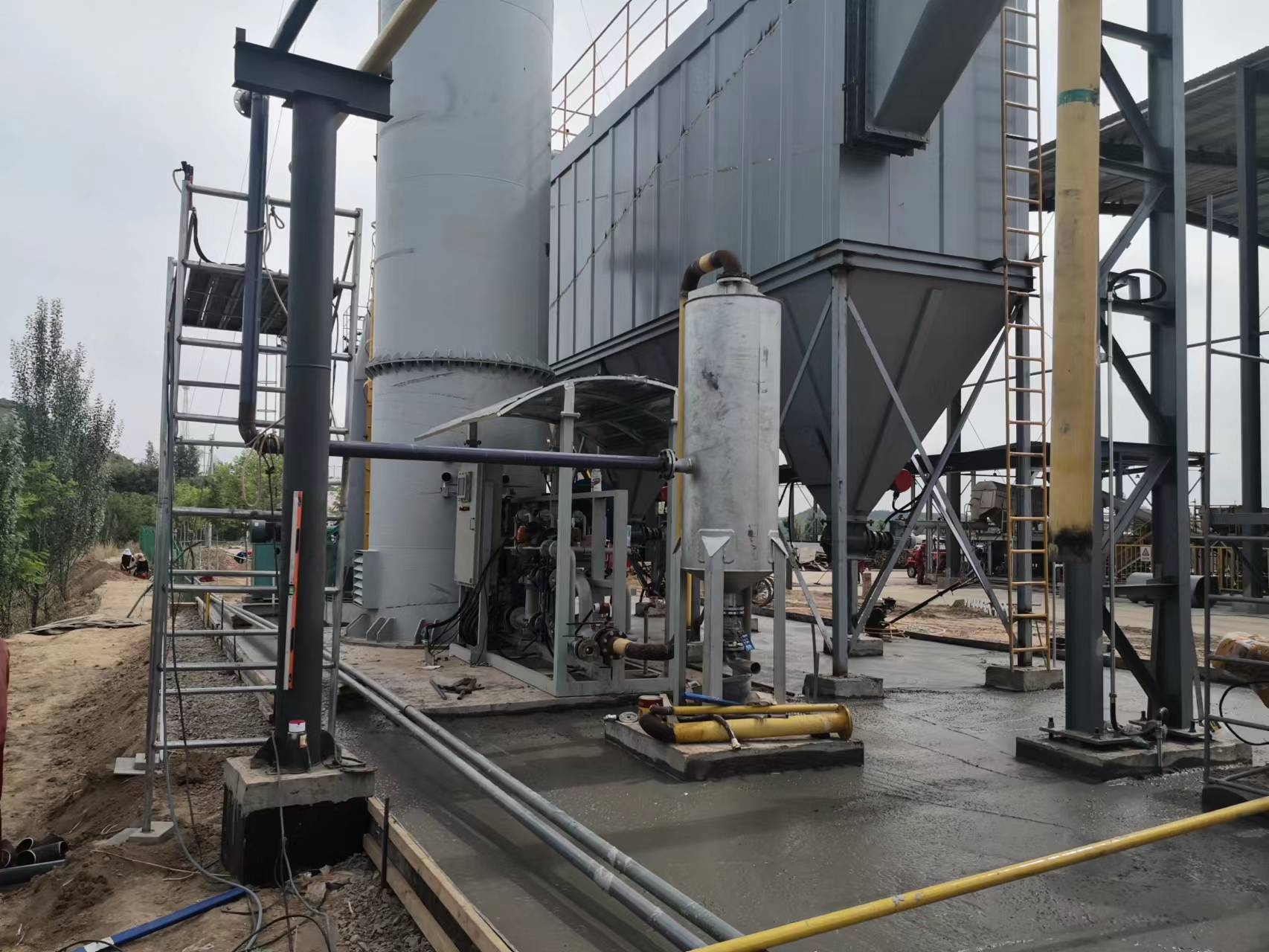

工程施工：
